產品說明：

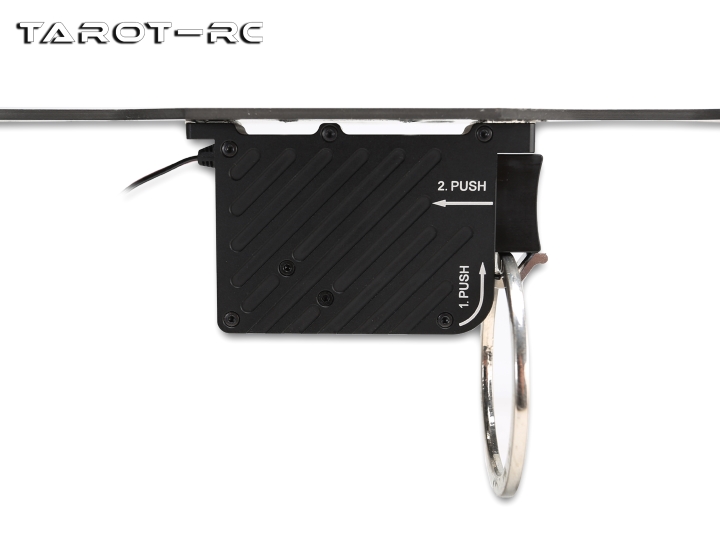

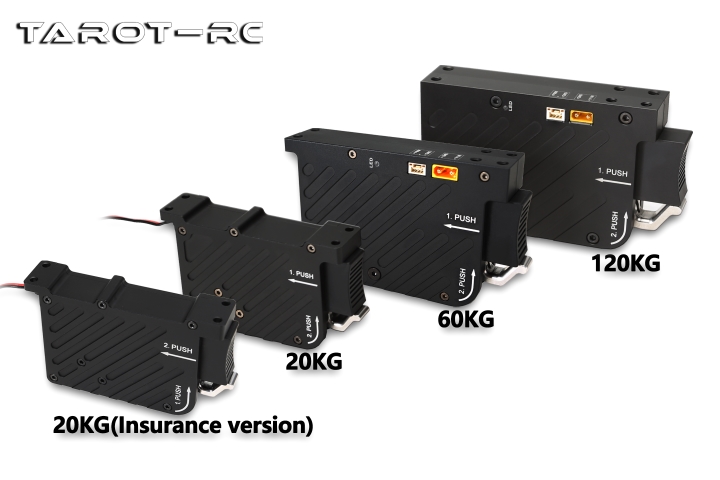

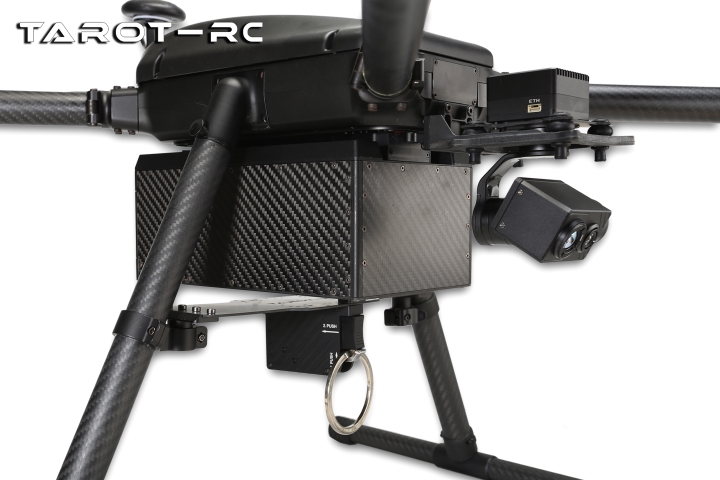

       Tarot出廠的大負載電子拋投器系列-TL2965/20KG保險版，在原有TL2962/20KG電子拋投器的基礎上新增了一道保險機構，絕大程度上避免了誤觸拋投的風險，操作拋投前需觸發PWM信號解鎖保險指令后(1秒內)馬上觸發拋投指令即可執行拋投功能，1S后則超時重新進入保險狀態。本產品采用6063航空鋁與304材質不銹鋼通過CNC加工裝配而成，結構上采用機械杠桿的設計原理，可減少驅動機構所需的輸出功率，使得拋投裝置體積小巧且杠桿件的鉸接結構不會因為掛載物的重量大而卡死。您可以根據使用場景環境掛載多個本系列電子拋投器，且可獨立控制各拋投裝置投放的順序。

產品參數：

工作電壓：DC5-12V

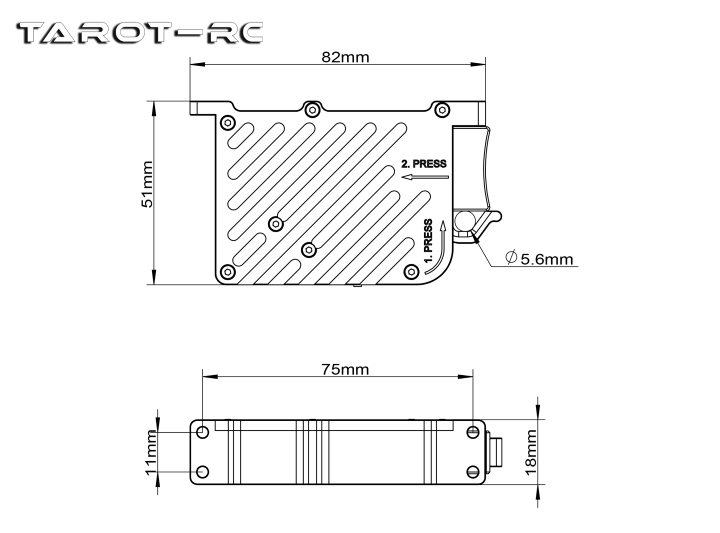

產品尺寸：82*51*18mm

重量：103g

功耗：待機：0.2W(5V 0.04A)、拋：3.7W(5V 0.74A)

安裝定位：11mm*75mm(M3*10-4)

控制方式：PWM

出線方式：3P杜邦頭/線長150mm

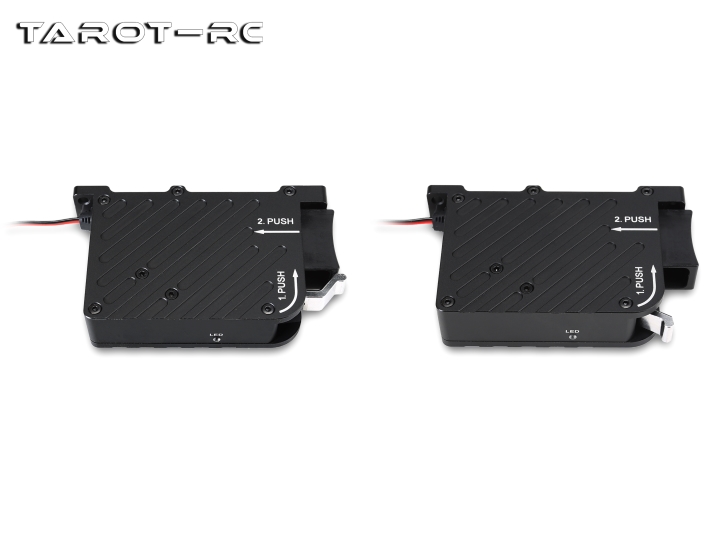

產品操作說明及LED狀態燈描述：

注：本產品采用標準的PWM遙控舵機信號(1000-2000us)解析

1：若拋投器當前未檢測到PWM信號接入，則LED紅燈閃爍；

2：拋投器初始上電，若檢測到的PWM信號初始未處于1400~1699us區間內，則LED藍燈閃爍；將PWM信號置于此區間內，則進入正常工作待機模式，LED紅燈常亮；

3：將PWM信號置于1700~2000us區間內，此時保險機構解鎖，LED紅燈熄滅轉變?yōu)長ED藍燈常亮；保險解除時間為1秒，若超時未觸發拋投指令則保險機構加鎖，此時LED藍燈閃爍，此時將PWM信號重新置于1400~1699us區間內，即可切回到保險上鎖前狀態重新操作；

4：保險機構解鎖后的1秒內，將PWM信號置于1000~1399us區間，則觸發拋投指令，拋投成功后LED藍燈常亮。

包裝清單：

電子投放器 ×1

配件包 ×1
