產品說明：

　　Tarot全新升級的8通道，800mW 1.2G音頻、視頻傳輸系統，具有超迷你的外形體積和超輕的重量，采用6061T6鋁合金外殼散熱，特別適合多軸無人機以及穿越機FPV長遠距離使用。

產品特點：

1.8通道輸出，可撥碼切換，兼容常規頻率；

2.提供1路視頻信號，2路音頻信號輸入；

3.提供1路5V/1A電源輸出，用于常規攝像頭供電(請先確認相關設備電壓電流以免燒毀）;

4.800mW圖傳發射設備，更加適合長遠距離的圖像傳輸；

5.6061T6鋁合金外殼散熱，使用性能更穩定。

產品參數：

/發射端(天空端)：

輸入電壓：7-26V DC(2-6S)

輸出電壓：含一路5V/1A

重量：8.2g(不含金屬外殼)，16g（含外殼，不含天線）

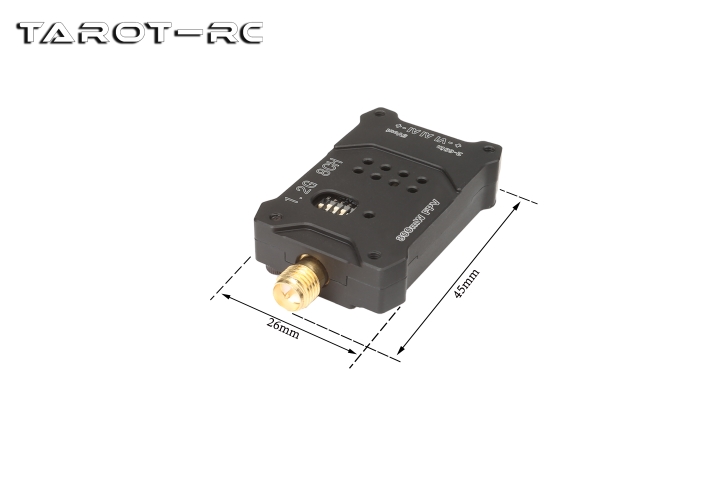

尺寸(長寬高)：45mm*26*mm*8.5mm

通道數：8通道

通道選擇：3位迷你撥碼開關切換(位置1-3)

發射頻率：

1080MHZ/1120MHz/1160MHz/1200MHz/1240MHz/1280MHz/1320MHz/1360MHz

發射功率：28dBm±1dBm(800mW)

功率調整：2位迷你撥碼開關切換(位置4-5)

功率數：四檔，微功率/25mW/200mW/800mW

天線接口：RP-SMA(外螺紋內針) 50Ω

工作環境溫度：-10至60攝氏度

調制類型：FM

注意事項：

1.請先安裝天線再接通電源，以免造成設備故障；

2.選擇合適的工作頻率，并將發射端與接收端設置到相同的頻率(詳見頻率表);

3.發射端功率較大，工作時請勿用手接觸外殼以免燙傷(外殼發燙屬正�，F(xiàn)象，請放心使用);

4.因需減少重量而拆除外殼進行安裝，也可正常使用該產品，但發射功率會因發射機溫度升高而略有下降；

5.輸入電壓為7-26V（2-6S），請勿超出電壓范圍使用；

6.輸出電壓電流為5V/1A，請注意攝像頭是否在電壓電流范圍內，若產品電流大于限定1A，請勿使用本產品的電壓輸出端，否則可能會導致發射端電源模塊損壞；

產品規格：

1.2G 800mW圖傳發射端 ×1

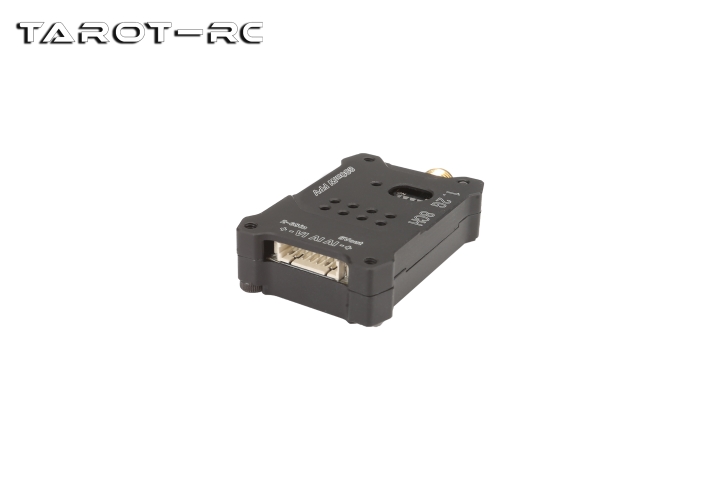

發射端連接線/7P(200mm) ×1

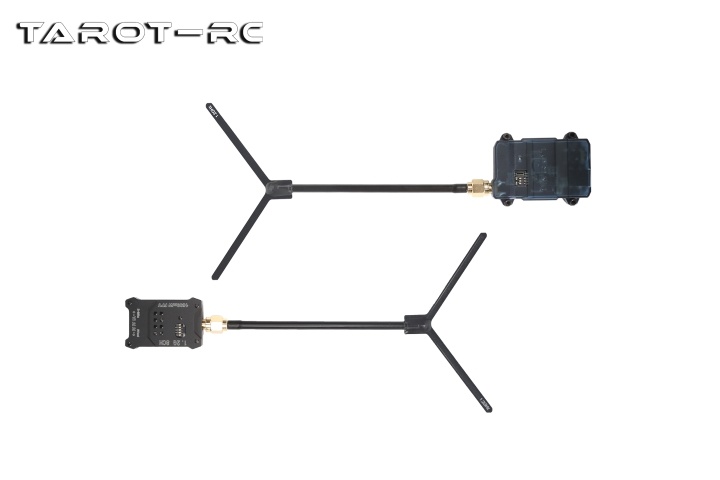

1.2G天線/Y型 ×1
