ZYX-GS三軸云臺增穩控制系統
一．簡介
  Tarot全新開發的精密高性能云臺增穩控制系統ZYX-GS，適用于舵機驅動云臺和Tarot即將推出的伺服電機驅動云臺，兼容所有的市售舵機，支持常規接收機、S-BUS接收機、DSM2/DSMJ/DSMX接收機，提供免費的固件升級服務。能夠通過基于Windows操作系統的PC軟件來調節參數，調試過程簡單容易。
  ZYX-GS提供兩種增穩模式，角度鎖定模式和跟隨（FPV）模式，使用戶的航拍應用更加靈活方便。ZYX-GS針對位置舵機和速度舵機（無電位器）設計了不同的控制算法，用戶可以根據云臺的舵機類型選擇相應的控制模式。

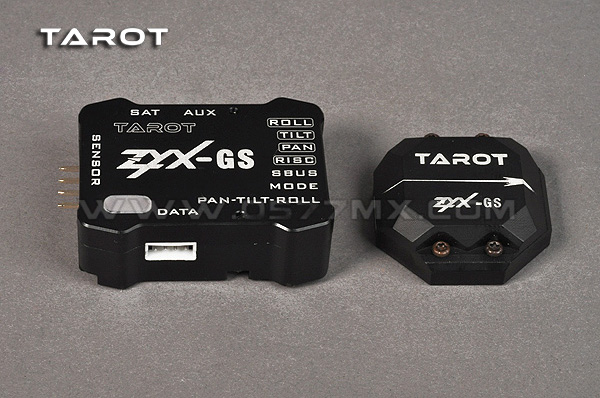

  ZYX-GS精密高性能云臺增穩控制系統采用高規格的三軸MEMS陀螺儀傳感器和三軸MEMS加速度傳感器，通過先進的姿態解算算法求解云臺的姿態角度，刷新率高達800Hz，能夠快速精確地感應云臺角度變化，并針對航拍應用優化了控制算法，適用于各種苛刻的氣候環境，提供良好的云臺增穩性能。  ZYX-GS采取傳感器模塊和控制模塊分離的設計方式，讓用戶走線更加容易。
二．特性
支持云臺滾轉、俯仰、指向三軸增穩
支持感度參數調節和軟件三維姿態顯示
支持云臺角度鎖定模式和跟隨（FPV）模式
支持搖桿速率模式和位置模式
傳感器：三軸MEMS陀螺儀和三軸MEMS加速度計
支持云臺：舵機云臺、Tarot 伺服電機云臺（研制中）
支持舵機：1520數字/960數字/760數字（注意：不要使用模擬舵機）
支持接收機：常規接收機、S-BUS接收機、DSM2/DSMJ/DSMX接收機
尺寸：38*29*13MM/27*27*9MM
重量：26g(不含連接線和插頭)
支持遙控設備：PPM/PCM/2.4G
工作電壓：DC3.5V~9V
工作電流：60mA
工作環境溫度：-15ºC~65ºC
最大角速率：2000º/sec
最大加速度：16g.
控制頻率：800Hz
控制角度范圍: -45º~45º(滾轉), -180 º ~180 º(指向), -135 º~90 º(俯仰).
